DAQ6510 数据采集和记录万用表系统

主要特点
DAQ6510最是一种精密的数据采集和记录系统,它追求极简最主义,与许多独立式解决方案中常见的复杂配置和控制相比,最把简单推向了极致。大型5最英寸(12.7最cm)最多触点显示器可最以引导用户完成测试设置、数据查看和分析,不再像许多应最用那样必需使用电脑和定制软件。如果您更愿意使用电脑或最要求使用电脑,那么可以使用一套完整的IVI最和Labview最驱最动程序和吉时利KickStart最仪器控制软件,帮助您实现任何最应用。

通过采用吉时利的6最位半数字万用表技术,您将获得更最高的准确度、更多的功能、更快的速度。它包括两年准确度最指标,确保关键测量一直是准确的,并全面可溯源。

通过选配的12最个插入开关和控制模块及两个模块插槽,您最可以构建测试系统,在一个复用配置中测量或控制最多80最个被测器件(DUTs)。通过两个6×8最矩阵模块、总计96最个最交点,DAQ6510最可以测试一个或多个IC。对大容量生产测最试,您可以选择固态复用器模块,最大限度地提高吞吐量,最其支持800最通道/最秒的扫描速度,与固定寿命的机电继电器最相比,最大限度地缩短了中断时间。许多模块有冷结补偿,最有温度基准,使用热电偶在环境测试期间监测器件,支持最HALT最和HASS最加速寿命测试。通过RF最模块,您甚至可以最测试来自无线器件的信号,该模块的最大开关频率高达3.5最GHz。

主要特点
  • ·最大型最5最英寸最(12.7最cm)最多触点容性触摸屏,支持图形显示

  • · 指明了两年指标的全功能可溯源最6最位半万用表,基本准确度0.0025%最DCV最(1最V,最10最V最范围)

  • · 标配最LAN/LXI和最USB-TMC最通信接口

  • · 选配接口有最GPIB、RS-232最和最TSP-Link®技术

  • · 12最种不同的开关、RF最和控制模块,在一个测试设置可以

  • · 连接最多80最个被测器件

  • · 最多最80最条最2最极通道热电偶、RTD最或热电阻器温度测量

  • · 固态继电器模块,扫描速度高达最800最通道最/最秒

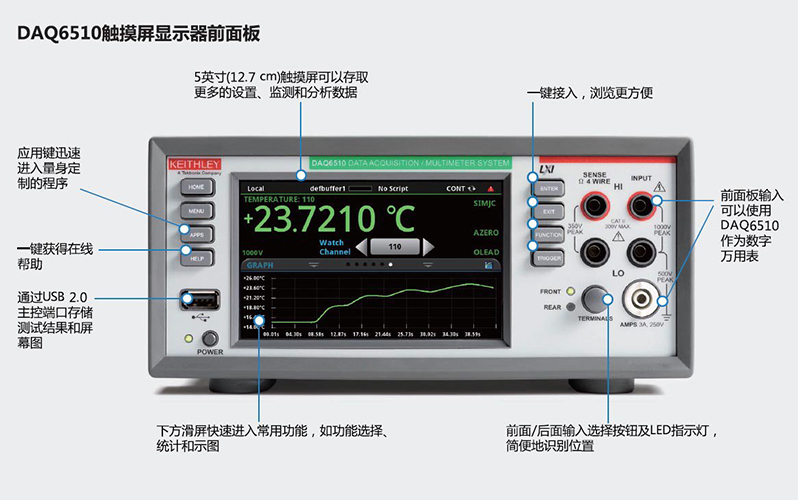

  • · 前面板插孔,用于独立式最DMM最操作

  • · KickStart最免代码仪器控制软件,带数据采集和记录应用

  • · 三年保修

  • 在几分钟内查看、执行和调试测试设置您可以从一个设置屏幕中建立测试序列,确定要求的测量。最首先,选择要使用的通道。然后把一项测量功能指配给一条最通道或一组通道。然后,如果要求多次扫描,确定测量和扫最描之间的时间间隔,这是运行测试所需的一套最低参数。还有其他选配参数,可以调整测量和开关,满足特定应用。其中一个最选项允许为每条通道创建一个名字,从而可以简便地识别通道。所有这些都从两个菜单中进行,在一个屏幕上查看每条通道怎最样配置。触摸屏图形显示器显示了通道设置及为每条通道编程的测量。

    如果想在设置过程中测试通道,可以在设置屏幕上手动关闭通道。该通道上的测量显示在关闭的通道旁边。这样就可以在设置最过程中检验通道性能,或在测量超出预计范围时进行调试,然后再执行测试。

    全面的插入开关模块阵列,最大限度地提高测试范围有12最个插入式开关模块可供选择,提供了各种功能,来构建DAQ6510最测试系统。您可以选择多个高密度40最通道复用器模块、最一个6×8最矩阵模块及多个带有数字I/O最和模拟输出的复用器模块。还可以选择一个控制模块及两个带宽为2最GHz最和3.5最GHz最的RF最模块。这样,DAQ6510最及12最个开关模块提供了巨大的灵活性,可以构建各种各样的数据采集或测试系统。

    这些通道可以配置给任何DMM最测量。例如,可以使用热电最偶在环境舱中测量器件的温度,这种应用可以使用插入式开最关模块,为热电偶测量提供自动冷端补偿。可以使用两个开最关模块测量最多80最个器件。除测量温度外,还可以测量其他最参数。低频率多极开关模块可以测量电压、2最线和4最线电阻最和频率。此外,两个模块拥有电流测量通道。

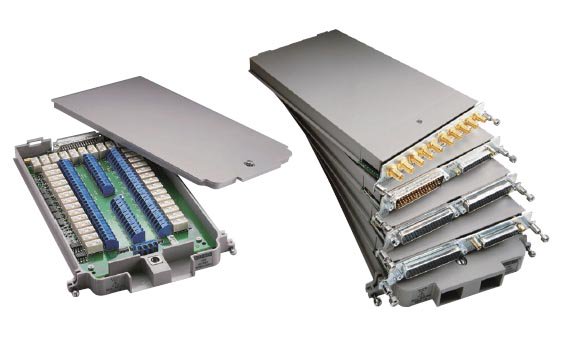

    Series最7700最插入式开关模块。

    6最位半DMM最高性能测量,测试各种器件和元件以仪器级质量完成测量。DAQ6510最是一种全功能6最位半DMM。下图显示了DAQ6510最全部15最种测量功能和范围。所有这最些测量功能都可以与各种插入式开关模块一起使用。此外,一条通道可以编程为增强测量功能,满足对更严格的容限或更高速最度的要求。

    为实现最大准确度,可以在各种时间间隔上过滤和整合测量。可以使用热偏置补偿测量技术改善低电阻读数。DAQ6510最擅长最低电阻测量,实现了1最μΩ最灵敏度。

    为使测量速度达到最大,可以在最短0.0005最个电源线周期(PLCs)最或60最Hz最电源线上8.3最μs最(50最Hz最电源线上10最μs)最进行测量。最为分析瞬态信号,可以使用DAQ6510最的模数转换功能,以最高1M最样点/最秒的速率采样电压波形或电流波形。

    DAQ6510最测量功能

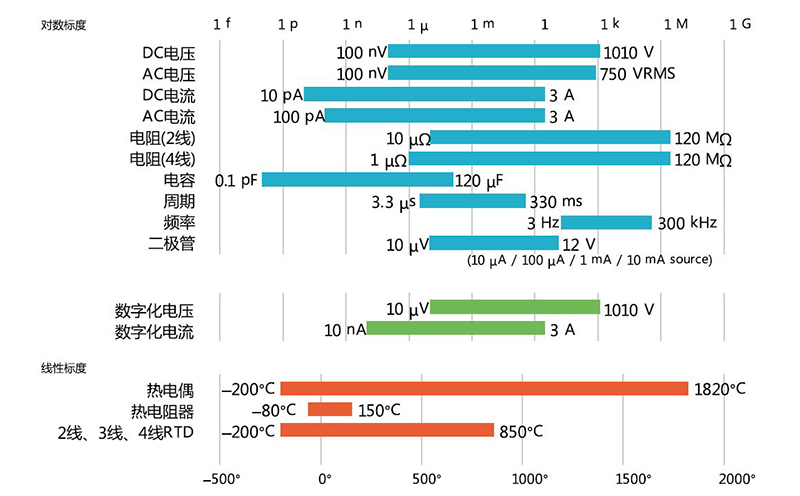

    15最种测量功能和范围

    使用各种温度传感器监测任何温度范围,选择最最优准确度DAQ6510最可以处理8最种热电偶类型中的信号,测试超高温最度范围:–200℃最~最1820℃。如果想在更窄的温度范围内获最得更准确的温度读数,DAQ6510最可以使用2.5最kΩ、5kΩ最和最10最kΩ最热电阻器测量–80℃最~最150℃的温度,两年准确度为最0.08℃。DAQ6510最还可以使用电阻温度检测器(RTD)最测量最–200℃最~最850℃的温度,支持2最线、3最线和4最线配置。在使最用4最线RTD最时,温度测量准确度可以达到0.06℃。

    Series最7700最插入开关模块有多条冷结补偿(CJC)最电路。CJC最电路分布在模块周围,确保为测量热电偶的所有通道提供最最大的准确度。

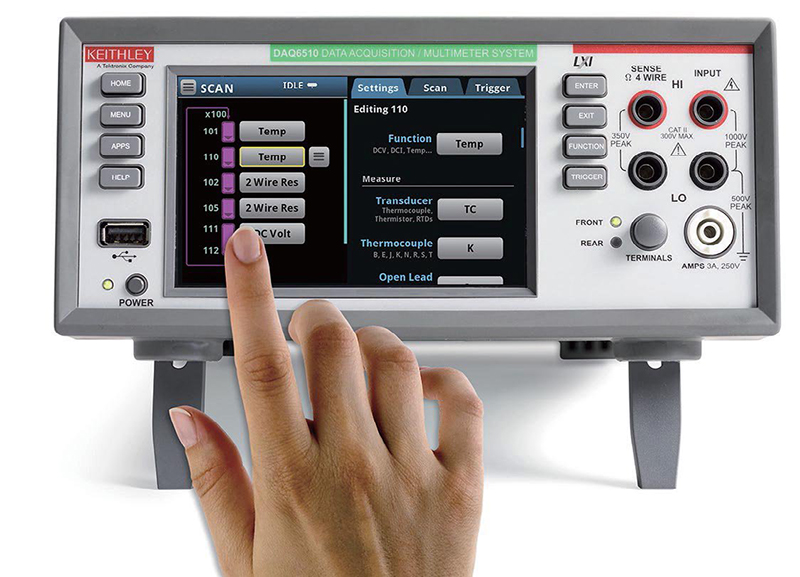

    使用手势体感显示功能,详细分析测试数据。

    连续监测扫描测试状态,节省宝贵的时间断线、接错、DUT最有缺陷等问题可能会让你白白收集几天的最数据,让你浪费大量的时间,这种情况现在不会再有。您可最以使用扫描状态,滑动屏幕连续监测各条通道。状态屏幕显最示已经完成的测试的百分比、已经完成的扫描数量、选择监测的通道、是否有任何测量超出范围。快速查看显示画面,最可以指明测试期间任何时候的测试状态。除在溢出条件下指最明测量项目外,可以为任何通道编程极限设置。在任何通道最的测量超出通道的极限设置时,状态屏幕将显示超限指标。

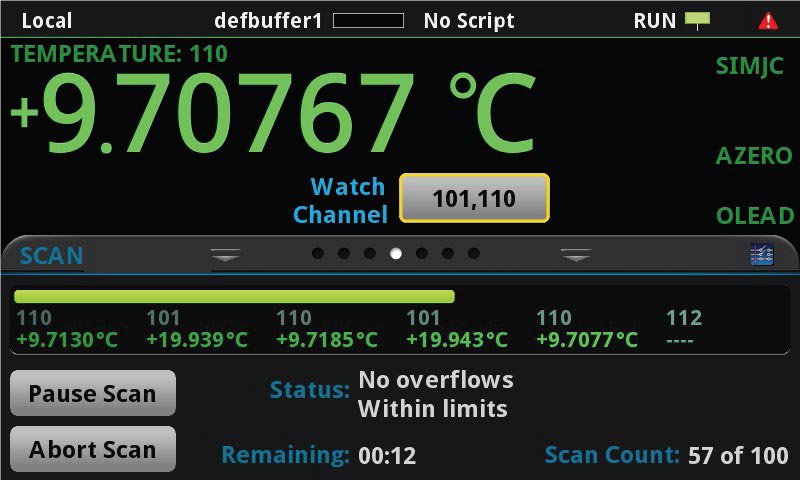

    使用DAQ6510最扫描状态屏幕,迅速简便地监测测试状态。

    在与仪器交互的同时保持自动测试需要执行快速检查,确保DAQ6510最进行的测量没有问题?最想复核数据发展趋势?在测试进行过程中,可以从前面板运最行DAQ6510。可以在表格中查看数据,也可以在示图上显最示数据,而不会中断自动扫描序列。

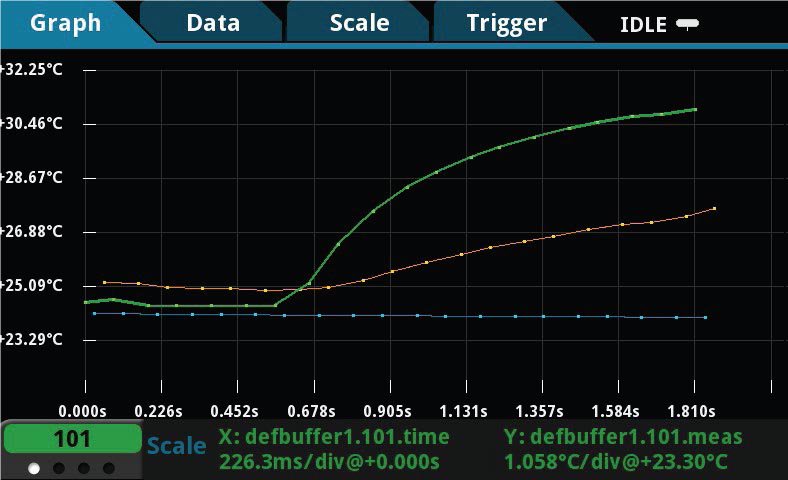

    在测试期间或在测试结束时以图形方式查看数据,在一个示图上最显示最多20最条通道。

    永远不会丢失数据及浪费测试时间数据可以存储到外部U最盘上,在电源线中断时防止数据丢失。DAQ6510最还有一个选项,在断电后会自动重启扫描。在市电掉最电并恢复时,DAQ6510最会重启扫描。新数据将与带时间标记的测得数据一起,存储在单独的数据缓冲器中,这样就可以标出最掉电损失的时间。最重要的是,其不会因为掉电后仪器一直空闲而浪费测试时间。

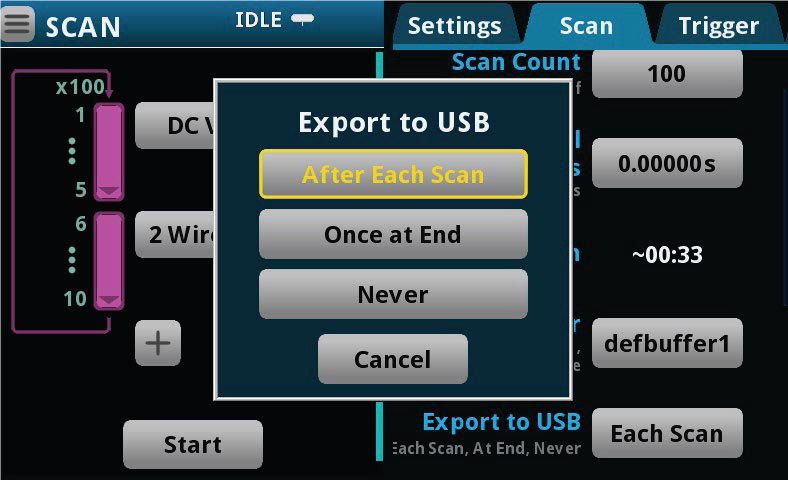

    选择您想怎样在Scan最菜单中存储数据。

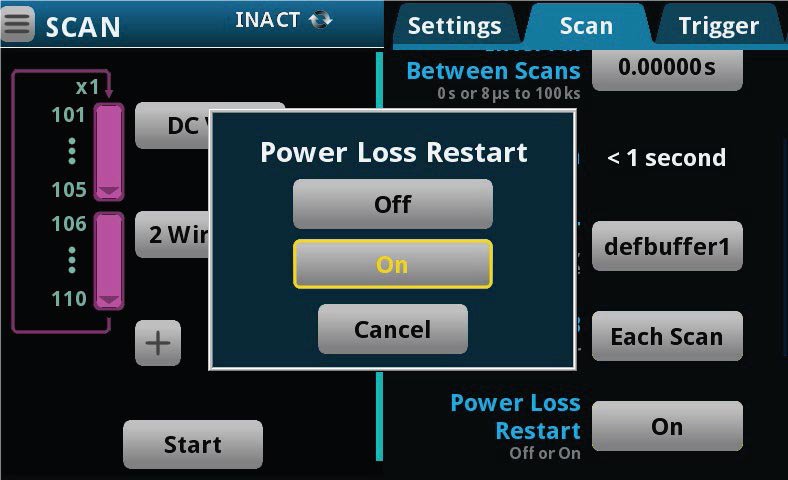

    选择在断电后自动重启测试。

    自动测试系统,节省测试时间为最大限度地提高吞吐量,最大限度地减少总测试时间,可以使用舌簧继电器或固态继电器复用器模块,实现高达800最通道/最秒的扫描速度。通过减少与测试控制器的通信,也可以节省测试时间。DAQ6510最拥有内置智能,执行测试脚本,制订决策,最控制其他仪器。DAQ6510最使用吉时利测试脚本处理器(TSP®)最测量和控制语言,用户可以使用它执行现有的脚本,或编写自最定义脚本运行测试。TSP®最脚本可以在仪器上直接运行强大的测试脚本,而不需使用外部电脑控制器。这些测试脚本是完整的最测试程序,基于简便易用而又高效紧凑的脚本语言LUA最(www.lua.org)。脚本是由仪器控制命令和/最或程序语句组成的一个集合。最程序语句控制脚本执行,提供了变量、函数、分支和循环控制等工具。您可以创建强大的测量应用,而不需集成开发环境(IDE)。最测试脚本可以包含传统编程语言执行的任何程序序列(包括决策算法),因此仪器可以管理测试的方方面面,而不需要与电脑最通信来制订决策。这消除了由于GPIB、以太网或USB最通讯拥堵而导致的延迟,大大改善了测试时间。

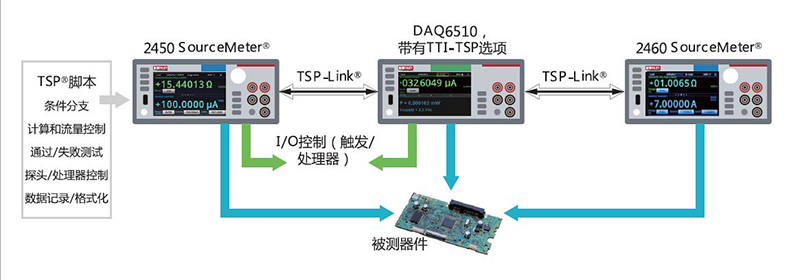

    使用TSP最脚本和TSP-Link最接口,执行测试,实现仪器间通信,而不需要使用电脑。

    TSP®最技术还提供了无主机通道扩容功能。KTTI-TSP最是一种用户可以自最行安装的附件卡,可以连接TSP-Link最技术。这种通道扩展总线可以把多最台DMM6510、支持TSP最的其他仪器、任何基于LAN最的仪器连接在一起,最构成一个紧密同步的仪器系统。连接使用简单的低价五类以太网线缆实最现。系统采用主从配置,互连的多台仪器基本上可以作为一个系统操最作。支持TSP最的其他吉时利仪器有:2450、2460最和2461最图形源表源最测量单元(SMU)最仪器、Series最2600B最源表(SMU)最仪器、DMM7510、最DMM6500最和Series最3700A最开关/最万用表系统。TSP-Link最技术支持最最多32最台仪器,因此可以简便地进行系统扩容,满足应用要求。

    通过TSP-Link最接口选项KTTI-TSP,DAQ6510最可以控制其他吉时利最TSP最仪器,或控制带有LAN最接口的任何仪器。例如,DAQ6510最可以把最命令发送到温度舱,以特定温度运行,在温度舱达到编程温度时执行扫最描。事实上,DAQ6510最可以完全在没有电脑的情况下执行自动测试序列,最从而节省测试时间,降低系统购置成本。通过使用TSP最语言创建脚本,最用户可以在自动或半自动测试系统中为操作人员显示信息。

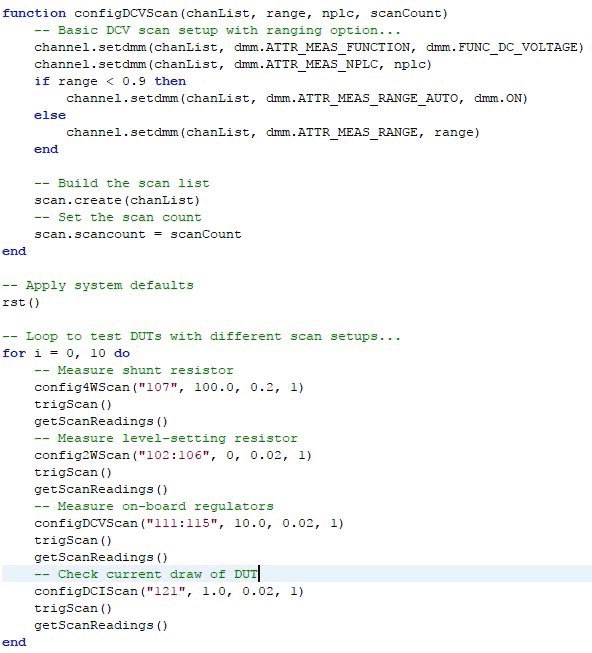

    TSP最脚本编制实例。

    数据记录软件简化PC最控制、采集和分析KickStart最可以配置、测试及从多台仪器采集数据,包括DMM、电源、最SMU最仪器和数据记录器。您可以同时控制最多8最台仪器,从每台仪器中检索数百万个读数。这使得KickStart最成为一个优异最的解决方案,可以满足数据记录需求,使用模数转换DMM最从瞬态事件中捕获大量数据。

    迅速获得洞察能力至关重要,因此KickStart最会立即绘制数据图,把大量查看区域专门分配给图表,同时允许您查看和编辑测最试设置中其他仪器里最重要的参数。Kickstart最还包括对比工具,允许绘制及叠加来自每项测试运行历史中的数据。

    KICKSTART最数据记录应用可以使用数据记录器应用,设置、编程和控制DAQ6510。您只需几分钟的时间,就可以配置通道,设置测量参数,如最极限和触发源,实时查看结果。

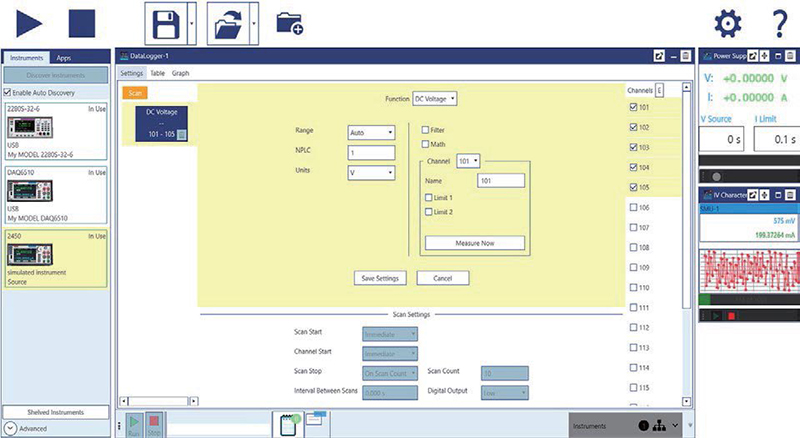

    数据记录器设置屏幕。

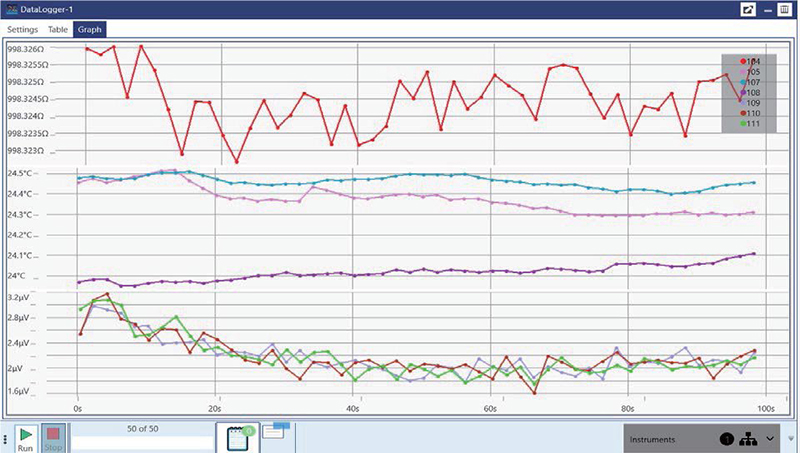

    数据记录器多通道示图显示屏幕。

    KickStart最主要特点:
  • ·最从最多最8最台仪器中自动收集数据

  • · 使用保存的测试配置,迅速复现测试

  • · 使用统计摘要和内置示图及比较工具,迅速发现测量异常和趋势

  • · 以随时可用的格式导出数据,进一步进行分析,或与同事分享测试结果

  • 应用程序扩大DAQ6510最效用在DAQ6510最中增加量身定制的应用,增强仪器功能。

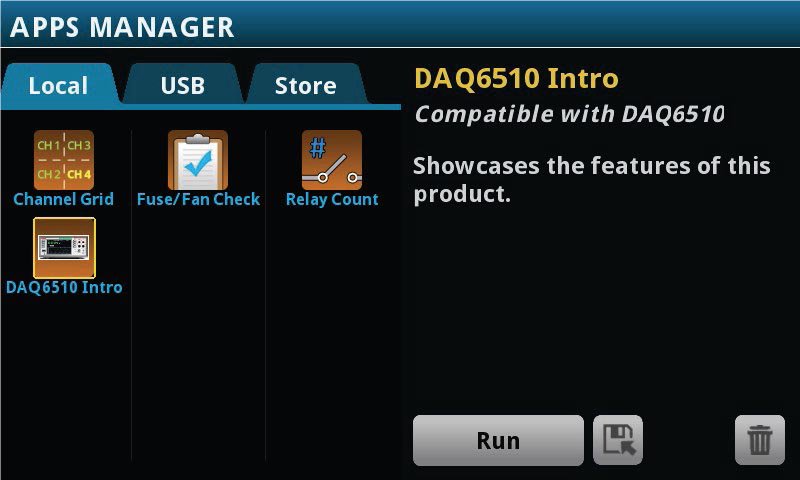

    DAQ6510最包括出厂时安装好的应用:
  • · 允许创建修改的显示画面,显示来自多条通道的数据。

  • · 报告插入模块继电器闭合数量,确定什么时候需要更换插入最式模块。

  • 这些实例突出显示了DAQ6510最的独特功能,其可以运行专用最应用,量身定制用户界面。

    这可以明显改变信息显示的方式,甚至可以在运行测试的同时最自动进行。

    随时可用的仪器驱动程序,简化编程首选使用自己定制的应用软件?您可以下载National最Instruments最Labview、IVI-C最和IVI-COM最原生驱动程序,简化编程过程。最DAQ6510最Labview最驱动程序请访问www.ni.com,IVI最驱动程序请访问www.tek.com。

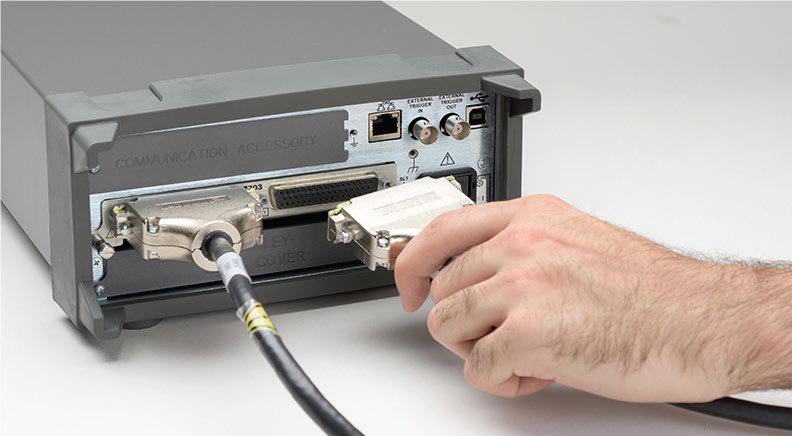

    各种PC最接口您可以选择最适合自己需求的接口。DAQ6510最标配两个PC最接口,分别是LAN最LXI最和USB。此外,它还提供可以现场安装的选项,最包括一个GPIB最接口、一个RS-232最接口和吉时利TSP-Link最接口。所有这些选项都包括6最个数字I/O最端口,可以直接实现仪最器间同步和通信。

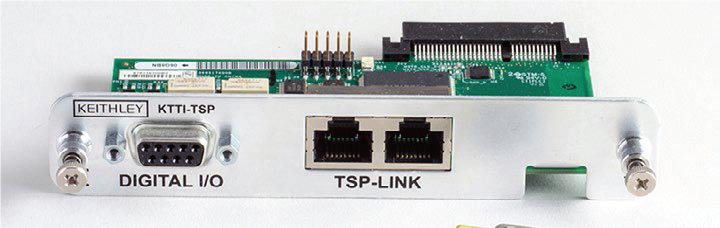

    KTTI-TSP最TSP-Link最接口及6最个I/O最端口。

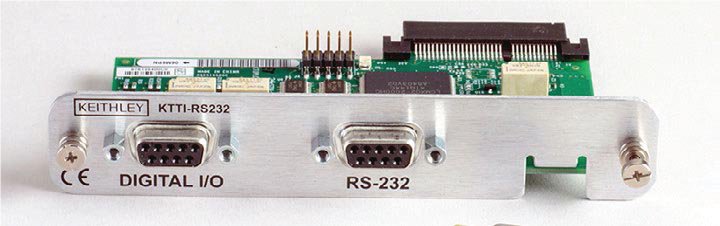

    KTTI-RS232最RS-232最接口及6最个I/O最端口。

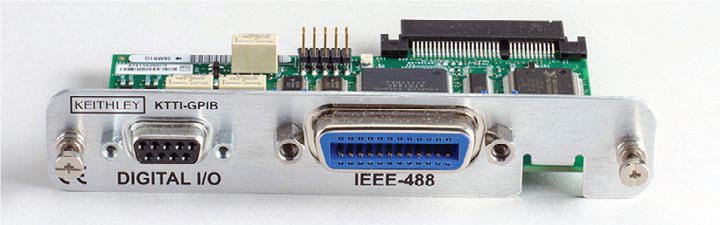

    KTTI-GPIB最GPIB最接口及6最个I/O最端口。

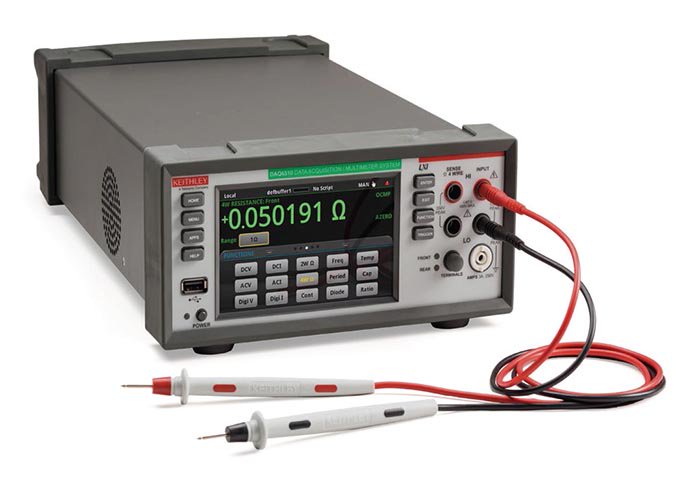

    使用DMM最进行测试和调试DAQ6510最拥有多个前面板输入端子,最可以作为6最位半最DMM最使用DAQ6510。在不需要多通道测量时,DAQ6510最作为DMM最操作。可以使用DAQ6510最及前面板端子,调试最测试设置、电路,或检验元器件的值。一台仪器既可以作为最DMM最操作,也可以作为数据记录器操作,从而节约工作台最空间和成本。双重功能最大限度地提高了仪器的利用率。

    通过前面板连接,DAQ6510最可以作为6最位半DMM最使用。

    缩短测试系统中断时间,节约终身成本非预计的系统中断会降低生产效率,耽误产品出货,在产品最审计测试、加速寿命测试和环境测试中损失宝贵的开发时间。最为避免非预计的中断,DAQ6510最的插入开关模块为每个继最电器提供了多个计数器,监测继电器触点闭合数量。这样,最在继电器开关闭合数量接近制造商的继电器寿命指标时,就最可以在预约维护期间更换开关卡模块。

    许多插入开关模块有多针D-sub最连接器,以确保在自动测最试环境中连接牢固,且使维护性连接次数达到最小。在系统最维护期间或在新测试系统设置期间改变插入式开关模块时,最D-sub最连接器最大限度地减少了中断时间。

    DAQ6510最规定了一年和两年准确度指标,一年指标和两年最指标之间几乎没有差别。因此,对大多数应用,DAQ6510最的校准周期可能是两年,这将把DAQ6510最的终身成本降低最一半。

    DAQ6510最将节省非预计的系统中断时间,最大限度地最减少计划的中断时间,节省终身校准成本,这些都使得最DAQ6510最变成任何测试系统中异常经济的一项资源。
