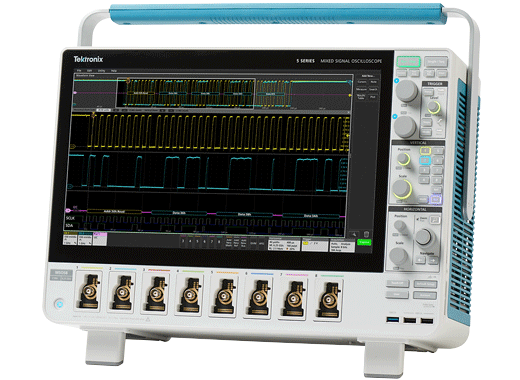

5 系列混合信号示波器 (MSO)

主要特点

采用新显示器和用户界面, 更是新标准。

Play Video

配有 15.6 英寸高清触摸屏,让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号,而不必使用菜单操作。



拥有足够的通道。

提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个模拟信号或 8 个数字逻辑信号,只需更改探头即可实现。将任何模拟信号显示为高分辨率波形、频谱或两者,并为每个域提供独立的采集控制。

12 位模拟到数字转化器,使用数字信号处理提供高达 16 位垂直分辨率。 对于叠加在大信号上的微小信号也能直接观察和测量到信号的细节。

Play Video

优异的指标

输入通道

  • 4 个、6 个或 8 个 FlexChannel® 输入

  • 每个 FlexChannel 提供了 1 个模拟信号输入或 8 个数字逻辑输入(使用 TLP058 逻辑探头)


带宽

  • 350 MHz、500 MHz、1 GHz、2 GHz(可升级)


采样率 (所有模拟/数字通道)

  • 实时:6.25 GS/s

  • 插补:500 GS/s


记录长度 (所有模拟/数字通道)

  • 62.5 M 点标配

  • 125 M 点选配升级


波形捕获率

  • >500,000个波形/秒


垂直分辨率

  • 12 位 ADC

  • 高分辨率模式下高达 16 位


标准触发类型

  • 边沿、脉冲宽度、欠幅脉冲、超时、窗口、逻辑、建立时间和保持时间、上升/下降时间、并行总线、序列


标准分析

  • 光标: 波形, V条, H条, V&H条

  • 测量: 36 项

  • FastFrameTM: 分段内存采集模式,最大触发速率>5,000,000 个波形/秒

  • 示图:时间趋势、直方图、频谱

  • 数学: 基本数学功能, FFT, 高级数学公式编辑器

  • 搜索: 搜索任意触发标准

  • 抖动: TIE 和相位噪声


选配分析1

  • 高级抖动和眼图分析

  • 高级功率分析


选配串行总线触发, 解码和分析1

  • I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC 429


任意波形/函数发生器1

  • 50 MHz 波形生成

  • 波形类型: 任意波形, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, Sin(x)/x, 随机噪声, 半正弦, 心电图


数字电压表2

  • 4 位 AC RMS、DC 和 DC+AC RMS 电压测量


触发频率计数器2

  • 8 位


显示器

  • 15.6 英寸 (396 mm) TFT 彩色

  • 高清 (1,920 x 1,080) 分辨率

  • 容性(多触点)触摸屏


连接

  • USB 主控端口 (7 个端口) , USB 设备端口 (1 个端口), LAN (10/100/1000 Base-T 以太网; LXI 标准), 显示器端口, DVI-D, 视频输出

e*Scope®3

  • 使用标准网络浏览器,通过网络连接远程查看和控制示波器


标配探头

  • 每条通道一只 10 MΩ 无源电压探头,<4 pF 容性负载


保修

  • 3 年标配 选配整体保护方案


外观尺寸

  • 309 mm(12.2 英寸)高 x 454 mm(17.9 英寸)宽 x 204 mm(8.0 英寸)深

  • 重量:<25 磅(11.4 千克)

1选配,并可以升级。

2产品注册后免费

3目前在安装了选项5-WIN, SUP5-WIN (Microsoft Windows 10)的仪器中没有提供。
